FICHA TÉCNICA:

Escultura inflable, arquitectura textil (lona plástica alta resistencia, hilo y tela sintética)

- Dimensiones Escultura (ancho, largo, alto): 9m x 9m x 7m

- Dimensiones embalaje: 120 x 120 x 120 cm

- Superficie que ocupa instalada (ancho, largo, alto): 11m x 11m x 8 m

- Peso Escultura: 250 kg (sin motores)

EQUIPO:

- 5 Motores de 1.5 HP | 115 V, 13.0 amperios  / Peso 13 kg c/u | Tamaño (largo x ancho x alto) 18 x 13.5 x 17 pulgadas | Certificación C-ETL-US

Peso Motores: 65 Kg ( 5 pzas / 13 kg c/u )

ESPECIFICACIONES Y DATOS TÉCNICOS DE EQUIPO:

- 5 Motores de 1.5 HP / MARCA TURBO TM - Modelo RMQ1.5 | Certificación C-ETL-US.

CORR ELEC: 115 V - 60 Hz - 13A

PESO: 13 kg C/U

DIMENSIONES: (largo x ancho x alto) 46 x 35 x 45 cm C/U

CARACTERISTICAS TÉCNICAS DE EQUIPO:

Motor Soplador para Inflable Marca TURBO TM - Modelo RMQ1.5 | Certificación C-ETL-US.

- 1.5 HP

- Poncia 1445 CFM

- 850 W

- Bajo consumo de 13.0 amperios

- Una velocidad

- 115 voltios

- 60 Hz

- Apilable

- Cable de 7 metros de calibre 14

- Interruptor de palanca

- Asa de fácil transporte

- Rejillas de ventilación reversibles

- Cada unidad pesa 11.3 kg (25 libras)

- Dimensiones x unidad: 13,5" de largo x 17" de ancho x 17" de alto

ESPECIFICACIONES PARA MANIOBRAS DE MONTAJE Y OPERACIÓN:

• 1 vehículo o medio de transporte (patín hidráulico o carrito montacarga) para carga-descarga y traslado al momento de la entrega-recepción de la obra y para maniobras de traslado durante montaje y desmontaje:
• 6 personas de apoyo para maniobras de transporte, instalación, montaje, desmontaje y embalado final.
• 2 – 4 personas de apoyo para operación durante exhibición / mediación y control de aforo
• Acceso a corriente eléctrica 220 v conforme a especificaciones técnicas de equipo.
• 5 Extensiones de uso rudo para conexión individual de motores a tomas de corriente en las instalaciones del espacio expositivo (su largo será determinado por el equipo de montaje del museo o entidad que le solicite acorde a las condiciones e infraestructura del espacio expositivo determinado para ello).
• 1-2 Generador Planta de Luz 8 HP (en caso de no contar con acceso a corriente eléctrica para exterior)
• Los motores pueden funcionar hasta un máximo de 8 horas continuas. (en caso de lluvia es necesario resguardar la obra y los motores)
• Para dinámicas de activación e intervenciones participativas por parte del público asistente durante su exhibición, se recomienda el uso de plumones o marcadores NO PERMANENTES, a base de agua y lavables.

ESPECIFICACIONES DE RECURSOS MÍNIMOS NECESARIOS A GESTIONAR Y CUBRIR POR PARTE DEL ESPACIO O ENTIDAD SOLICITANTE.

1.     Traslado de obra viaje redondo para su exposición, presentación y realización de actividades programadas. (Origen - Destino - Origen)

2.     Montaje y desmontaje de obra

3.     Resguardo de obra

4.     Limpieza de obra antes de iniciar y una vez terminada su exhibición

5.     Realizar las adecuaciones necesarias para la correcta instalación de la obra, su funcionamiento y seguridad de los participantes.

7.     Seguro de la obra cubriendo el costo de reposición desde que se recibe hasta que se entrega para traslado (clavo a clavo). La reposición es sobre el monto de producción de obra.

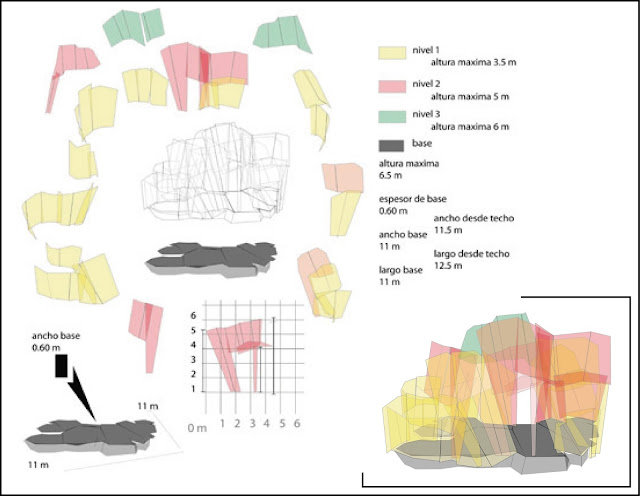

• PLANO DE INSTALACIÓN Y MONTAJE

ESPECIFICACIONES PARA EMBALAJE Y TRANSPORTE:

Dimensiones Escultura Compactada (largo, ancho, alto): 120 CM x 120 CM x 120 CM
Peso: 250 kg

Dimensiones Motores X UNIDAD (largo, ancho, alto): 46 x 35 x 45 CM
Peso Motores X UNIDAD: 13 Kg (65 kg PESO TOTAL)
